大家好，今日份更新高壓開關柜基礎知識，后續更多精彩請繼續關注我們哦~

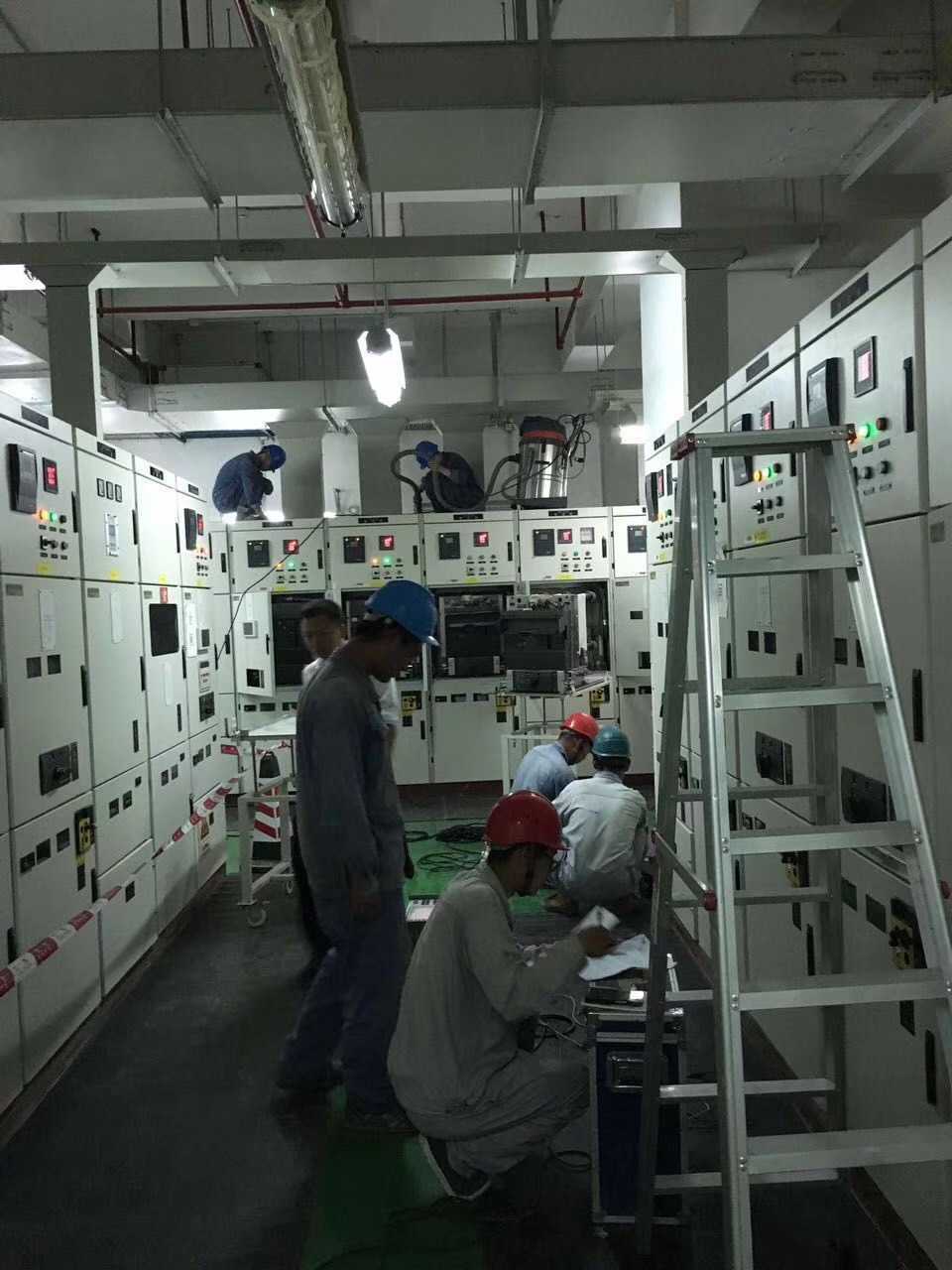

開關柜具有架空進出線、電纜進出線、母線聯絡等功能。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場所。

二，組成

開關柜應滿足"交流金屬封閉開關設備標準"的有關要求，由柜體和斷路器二大部分組成，柜體由殼體、電器元件(包括絕緣件)、各種機構、二次端子及連線等組成。

1，材料

冷軋鋼板或角鋼(用于焊接柜)

敷鋁鋅鋼板或鍍鋅鋼板(用于組裝柜)

不銹鋼板(不導磁性)

鋁板((不導磁性)

2.柜體的功能單元:

主母線室(一般主母線布置按"品"字形或"1"字形兩種結構

斷路器室

電纜室

繼電器和儀表室

柜頂小母線室

3，電器元件

柜內常用一次電器元件(主回路設備)常見的有如下設備:

電流互感器簡稱CT,

電壓互感器簡稱PT

接地開關

避雷器

隔離開關

高壓斷路器

高壓接觸器

高壓熔斷器

變壓器

高壓帶電顯示器

絕緣件

高壓電抗器

負荷開關

高壓單相并聯電容器

柜內常用的主要二次元件(又稱二次設備或輔助設備，是指對一次設備進行監察、控制、測量、調整和護的低壓設備),常見的有如下設備:

繼電器，電度表，電流表，電壓表，功率表(如圖)，功率因數表，頻率表，熔斷器，空氣開關，轉換開關，信號燈，電阻，按鈕，微機綜合保護裝置等等。

三，五防

1、高壓開關柜內的真空斷路器小車在試驗位置合閘后，小車斷路器無法進入工作位置。(防止帶負荷合閘)

2、高壓開關柜內的接地刀在合位時，小車斷路器無法進入工作位置合閘。(防止帶接地線合閘)

3、高壓開關柜內的真空斷路器在合閘工作時，盤柜前后門用接地刀上的機械與柜門閉鎖。(防止誤入帶電間隔).

4、高壓開關柜內的真空斷路器在工作時合閘，接地刀無法關合投入。(防止帶電合接地線)

5、高壓開關柜內的真空斷路器在工作合閘運行時，無法退出小車斷路器的工作位置。(防止帶負荷拉刀閘)

四，產品分類

1，KYN61-40.5型鎧裝移開式交流金屬封閉開關設備

（1）產品用途

該產品適用于三相交流50Hz，40.5kV單母線分段電力系統中，在發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足IEC60298，DL404等標準的要求，并具備完善的"五防"功能。

（2）使用條件

1、周圍空氣溫度上限+40℃ 下限-10℃

2、海拔高度:不超過1000m

3、濕度

相對濕度:日平均值不大于95%，月平均不大于90%

飽和蒸氣壓:日平均值不在于2.2×10 Mpa,月平均不大于1.8×10 Mpa;

4、地震烈度不超過8度;

5、周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染;

6、無經常性的劇烈震動。

當開關柜使用條件超出以上規定，由用戶與制造廠協商確定。

（3）產品特點

1、采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積;

2、開關柜柜體選用優質冷軋鋼經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝;

3、可配用國產ZN85-40.5真空斷路器和法國SF1、SF2型及FP系統六氟化硫斷路器，以滿足不同用戶的需求;

4、開關柜各功能小室均采用金屬板封隔，并設有獨立的壓力釋放通道;

5、斷路器、接地開關等操作均可在開關柜關閉情況下進行，即可實現關門操作;

6、開關柜的結構適應性強，主接線方案可達到198種以上，能滿足不同用戶需要;

7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，"五防"功能齊全，安全可靠。

（4）主要技術參數

額定電壓40.5KV

額定頻率 50Hz

主母線額定電流 1250A、1600A、2000A

分支母線額定電流 630A、1250A、1600A

額定絕緣水平(1min工頻耐壓:相間、相對的95KV，一次隔離斷口115KV。雷電沖擊耐受電壓:相間、相對的185KV，一次隔離斷口215KV。輔助控制回路1min工頻耐壓:2KV)

外型尺寸(寬*深*高) 1400*2800(3000)*2800

2，鎧裝移開式交流金屬封閉開關設備

（1）產品用途

本開關設備適用于3.6~12kV三相交流50Hz單母線及單母線分段系統的成套配電裝置，主要用于發電廠、中小型發電機發電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制、保護、監測之用。本開關設備符合GB3906，DL404標準及國際IEC298。

本開關柜可配用VD4型、VB2型、VS1型、HVF(韓國現代)、EV12型真空斷路器，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處于閉合位置關合斷路器、防止誤入帶電隔離室、防止在帶電時誤合

（2）使用條件

1、環境溫度 -10℃至+40℃

2、海拔高度:不超過1000m

3、濕度

相對濕度:日平均值不大于95%，月平均不大于90%

4、地震烈度不超過8度;

5、周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染;

6、無嚴重污穢及經常性的劇烈振動。

7、在超過GB3906和本標準規定的正常的環境條件下使用時，由用戶和制造廠協商。

（3）產品特點

1、堅固可靠的五防聯鎖裝置，在關閉的面板上也可操作斷路器，通過觀察窗可看到斷路器所處的狀態;

2、功能齊全的手車，100%手車互換性，具操作輕巧，動作平穩;

3、維護簡捷，易于安裝母線和電纜，可升降的轉運車，手車的推進，抽出和運輸非常方便;

4、全組裝式的開關柜使用敷鋁鋼板，耐腐蝕、抗氧化，采用多重折邊工藝，保證高的強度的剛度。

（4）主要技術參數

額定電壓 10KV

最高電壓 12KV

額定絕緣水平(1min工頻耐壓:對地及相間42KV，一次斷口間48KV。雷電沖擊耐受電壓:對地及相間75KV，一次斷口間85KV。)

4S熱穩定電流 31.5KA

主母線額定電流 630A、1250A、1600A、2000A、2500A、3150A

防護等級 外殼為IP4X，手車室門打開時為IP2X`

3，ZBW系列戶外箱式組合變電站,

（1）產品用途

ZBW 系列組合(箱)式變電站 是由高壓開關設備、低壓開關設備、配電變壓器、電能計量設備等組合成緊湊的成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田有及臨時施工用電等場所。作配電系統中接受和分配電能之用，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統。是城市變電站建設和改造的新型成套設備。

本系列組合式變電站符合SD320-92《箱式變電站技術條件》和ZBK4001-89《組合式變是站》標準。

（2）使用條件

1、濕度：相對濕度:日平均值不大于95%，月平均不大于90%

2、地震:地震水平加速度不大于0.3g;

3、周圍空氣應不受腐蝕性、可燃氣體、水蒸氣等明顯污染;

4、無經常性劇烈振動。

5、安裝地點的傾斜度不大于3度

6、超出本文件的規定時，由用戶和制造廠協商解決。

（3）產品特點

1、采用上下自然風對流、橫向自然風對流及底部特種風機強迫風冷三種冷卻措施，溫升有很大的裕度;

2、重量輕、體積小、剛度高;

3、模塊化:高低壓電器室、變壓器室、計量箱、電容柜各成模塊，可按用戶需要選用組合;

4、外形美觀，噪音小，和周圍環境協調一致并增加美觀;

5、功能強大，設施齊全，高壓可滿足環網供電，低壓室可有 8 路動力出線和 4 路照明出線

6、高低壓操作走廊達 1 米寬，四面均有向外開的門，操作、維修十分方便;

7、適應性強，可以滿足不同設計方案、不同客戶的要求。可配用任何一種 10kV 高壓環網開關柜;低壓室具有低壓成套開關設備的總體功能，任客戶配用不同類型的低壓開關設備;變壓器客配用有油枕的或全密封的或干式的變壓器，變壓器容量為 50~1250kVA 。

（4）主要技術參數

額定電壓高壓電器:6;10KV 變壓器:6(10)04KV 低壓電器:0.4KV

額定容量 變壓器:50KVA~1250*2KVA

額定電流 高壓電器:200A~630A 低壓電器:100A~3000A

額定開斷電流 高壓電器:負荷開關400A-630A,組合電器取決于熔斷器. 低壓電器15A-63A

額定短時耐受電流(KAX S) 高壓電器20*2 12.5*4 變壓器:200-400KVA >400KVA 低壓電器15*1 30*1

額定峰值耐受電流(KA)31.5;50 變壓器200-400KVA >400KVA 低壓電器 30 63

額定關合電流(KA) 31.5;50

工頻耐壓(1min)KA 高壓電器 相間及對地:42 隔離斷口:48

變壓器 油浸式35 干式28 低壓電器 ≤300V時，2 >300V時,2.5

噪聲水平dB 變壓器:油浸式<55 干式<65

4，箱固定式交流金屬封閉開關設備

（1）用途

箱型開關柜適用于3.5-12KV交流三相50HZ的單母線系統中,作為接收和分配電能之用.該開關柜為戶內裝置,系不靠墻安裝.特別適用于頻繁操作的場合.

（2）產品特點

1:符合國家標準《3~35KV交流金屬封閉開關設備》和DL404《戶內交流高壓開關柜訂貨技術條件》要求，也滿足國際標準IEC298《1KV以上52KV以下交流金屬封閉開關設備和控制設備》的要求，并且具有兩部提出的"五防"強制閉鎖功能。

2:該產品吸收了國外先進技術，針對目前我國現有同類開關柜在運行中發生的事故率較高和體積龐大等問題而自行設計研制。具有體積小，僅普通開關柜體積的60%，斷路器可靠性高、性能好，"五防"閉鎖機構可靠、簡單等優點。

5，固定式高壓開關設備

（1）用途特點:

防誤型開關柜適用于3.6及10千伏交流系統中作接受與分配電能之用，具用五種防止誤操作功能:防止走錯間位、錯分錯合斷路器;防止帶負荷分、合隔離開關;防止誤入帶電間隔;防止帶電掛是線;防止帶地線合閘。

額定電流:3000A以下

電流種類:三相50Hz交流

主母線類型:單母線、單母線加旁母

（2）使用環境

1、安裝高度不超過海拔1000米

2、周圍介質溫度不高于+40度，不低于-20度

3、室內相對濕度不超過85%

4、沒有導電塵埃與能破壞金屬和絕緣的氣體的場所

5、沒有危險爆炸的場所

6、沒有劇烈震動及顛簸，且垂直斜度不超過5度的超所

6，戶內交流高壓六氟化硫環網開關設備

（1）產品用途

環網柜適用于三相交流50Hz，額定電壓12kV的戶內配電裝置。廣泛應用于工業及民用電纜環網及供電末端。

特別適用于小型二次配電站、開閉所、工礦企業、城市居民小區、機場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。

（2）產品特點

1:戶內交流高壓六氟化硫環網開關設備是新一代以六氟化硫負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。

2:環網柜具有結構簡單、操作靈活、聯鎖可靠等特點，對各種不同的應用場合、不同用戶要求均能提供令人滿意的技術方案。傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案，可以完全滿足市場不斷變化的要求。

（3）主要技術參數

額定電壓KV 負荷開關柜 12 組合電器柜 12

額定頻率Hz 負荷開關柜 50 組合電器械 50

額定電流A 負荷開關柜 630 組合電器柜125

額定短路關合電流KA 負荷開關柜50 組合電器柜80

回主路電阻μΩ 負荷開關柜≤400 組合電器柜≤400

額定絕緣水平KV: 1min工頻耐受電壓相間，相對地42 斷口48;

雷電沖擊耐受電壓 相間，相對地75 斷口85

輔助回路1min工頻耐受電壓KV 負荷開關柜2 組合電器柜2。
