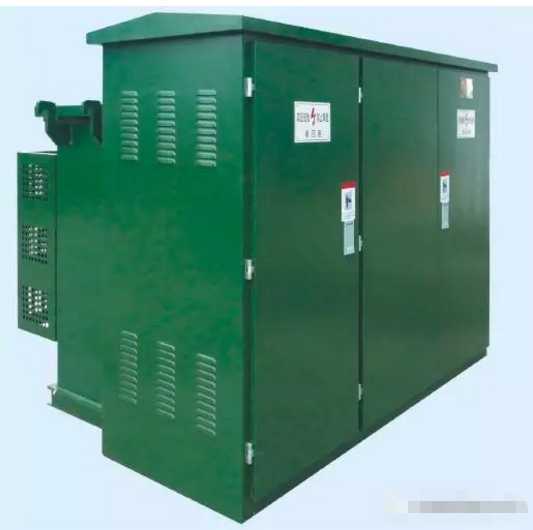

YB-12/0.4預裝式變電站是國產化美式箱變。該產品作為電纜化配電網中重要的供電單元，集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品，廣泛應用于城鄉配電網之中。

箱式變電站外殼采用鋼板或者合金板，配有雙層頂蓋，隔熱性好。外殼及骨架全部經過防腐處理，具有長期戶外使用的條件。外形及色彩可與環境相互協調一致。安裝方便，在箱式變電站的基礎下面設有電纜室，而在低壓室內設有人孔可進入電纜室進行工作。從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。

主要特點

    過載能力強，允許過載2倍2個小時，過載1.6倍7個小時而不影響箱變壽命。

采用肘式插接頭，可以十分方便高壓進線電纜的連接，并可在緊急情況下作為負荷開關使用，即可帶電拔插。

    采用雙熔斷器保護，插入式熔斷器（BAY—o—net）為雙敏熔絲（溫度、電流）保護箱變二次側發生的短路故障。后備限流保護熔斷器（ELSP）保護箱變內部發生的故障，用于保護高壓側。

    變壓器一般采用高燃點油（FR3）。

    高壓負荷開關保護用熔斷器等全部元件都與變壓器鐵芯、繞組放在同一油箱內。

運輸、安裝及維護

1.運輸

1）出廠的變電站應按油箱中油位計指示注滿25#（或45#）變壓器油。運輸和裝卸時，不準倒置和翻轉，不得撞擊零件，不準強烈震動。

2）變電站在吊裝移位時應特別注意，起吊鉤應購在油箱的吊鉤上，要緩緩起吊，以免鋼絲繩將變電站表面油漆損傷，甚至引起整臺變電站重心偏移、傾斜、跌落。

2.安裝

1）變電站在現場安裝時，應注意柜體表面油漆的保護，不允許氣壓表、油位計、插入式熔斷器的手柄和絕緣套管元件有碰撞、裂痕等，螺釘無松動。

2）將變電站外部、柜門內、絕緣套管表面的塵埃、污物清除干凈。

3）檢查變電站的銘牌數據、產品合格證是否與訂貨單相符，并根據裝箱單檢查文件、備件是否遺漏。

4）變電站電纜進出線土建圖見附件。

3.維護

出廠的產品已經過嚴格的裝配調整、在安裝時不需要重新拆卸，以免影響性能，維護僅限于下列情況：

1）每年進行一次變壓器油抽樣分析；

2）發現油位降低應及時補充，油的牌號與箱體中的油相同；

3）熔斷器熔斷后應查明原因，更換熔芯時應注意其規格型號應與原規格型號相同。

4.驗收、投運前的試驗

1）開箱后，檢查文件和附件是否齊全；

2）油位計指示的油位是否符合產品規定；分接開關是否處于正確檔位；

3）對負荷開關進行順時針、逆時針操作，各進行四次，應與“據分、據合”等不正?，F(xiàn)象；

4）高低壓側直流電阻的測量；

5）變壓器變比的測量；

6）絕緣電阻的測量及工頻耐壓試驗（按出廠時的80%）
